物件圖 (UML - Object Diagram)
======
UML物件圖展示了在一個特定時刻取得的物件、關係和屬性值
1. 即時快照
- 當你需要展示系統在某個特定時刻或某個特定狀態下的內部結構時，像這樣的物件圖是很有用的
- 在大多數情況下是不需要他們的，而當需要他們使他們又是不可或缺的
- 你將會很少需要他們，絕不要假設對於系統中的每個場景，甚至對於每個系統你都需要繪製他們

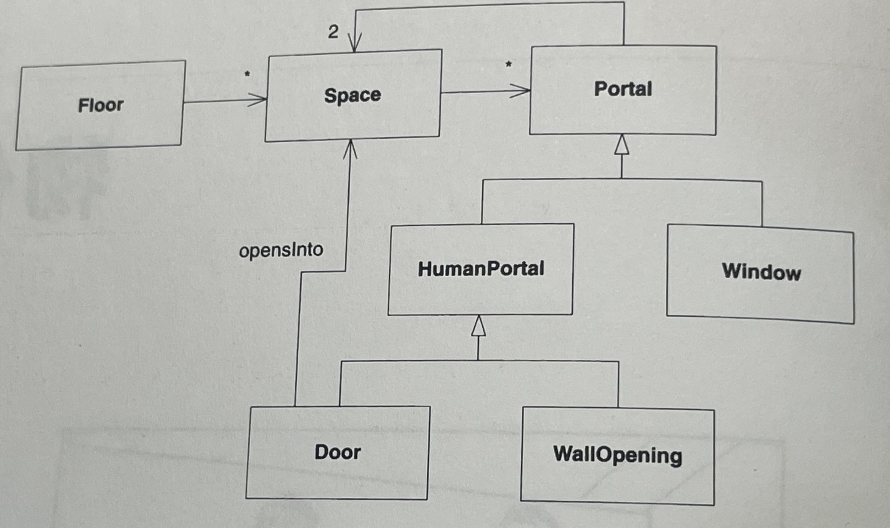

- 這幅圖顯示出有哪些可用的資料結構，但卻沒有準確地告訴你在任一給定時刻所建立起來的物件和關係。
- 例如當需要表示一個廚房和一個餐廳，他們可以透過一個牆洞將之連接起來，由此幅圖就沒辦法明確的顯示此意圖

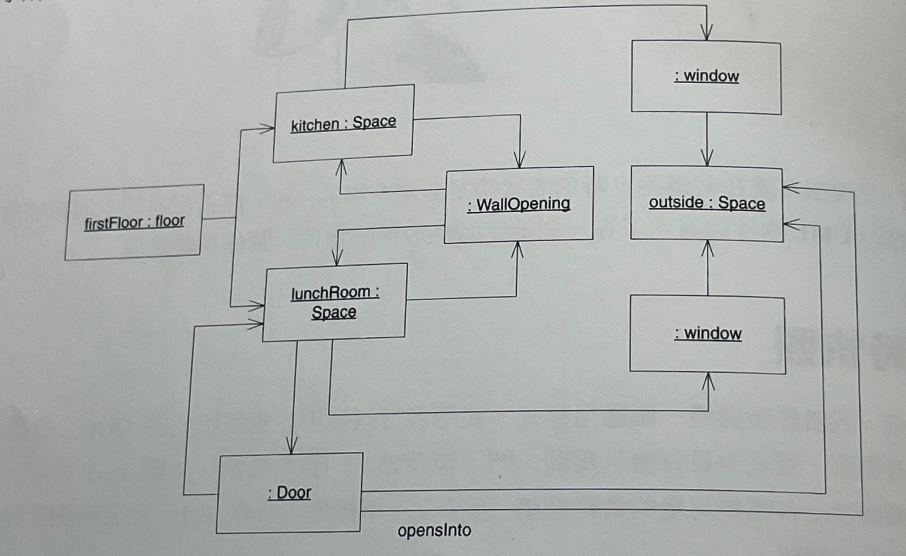

- 這幅圖中展示的系統中的物件以及這些物件連結的其他物件
- 圖中把Kitchen和LunchRoom顯示為Space的不同實例，並展示了這兩個房間是如何透過一個牆洞連接起來的
- 同時圖中也展示了所有其他必須存在的物件和關係
2. 主動物件
- 再多執行緒的系統中，物件圖也非常有用
using System.Collections;
using System.Net;
using System.Net.Sockets;
using System.Threading;
namespace SocketServer
{
public interface SocketService
{
void Serve(Socket s);
}
public class SocketServer
{
private TcpListener serverSocket = null;
private Thread serverThread = null;
private bool running = false;
private SocketService itsService = null;
private ArrayList threads = new ArrayList();
public SocketServer(int port, SocketService service)
{
itsService = service;
IPAddress addr = IPAddress.Parse("127.0.0.1") ;
serverSocket .Start ();
serverSocket = new TepListener(addr, port);
serverThread = new Thread(new Threadstart (Server));
serverThread.Start () ;
}
public void Close()
{
running = false;
serverThread.Interrupt();
serverSocket.Stop();
serverThread.Join();
WaitforServiceThreads();
}
private void Server()
{
running = true;
while(running)
{
Socket s = serverSocket.AcceptSocket();
StartServiceThread(s);
}
}
private void StartServiceThread(Socket s)
{
Thread serviceThread = new Thread(new ServiceRunner(s, this).ThreadStart());
lock(threads)
{
threads.Add(serviceThread);
}
serviceThread.Start();
}
private void WaitForServiceThreads ()
{
while (threads.Count > 0)
{
Thread t;
lock (threads)
{
t = (Thread)threads[0];
}
}
t.Join();
}
internal class ServiceRunner
{
private Socket itsSocket;
private SocketServer itsServer;
public ServiceRunner(Socket s,SocketServer server)
{
itsSocket = s;
itsServer = server;
}
public void Run()
{
tsServer.itsService.Serve(itsSocket);
lock (itsServer.threads)
{
itsServer.threads.Remove(Thread.CurrentThread);
}
itsSocket.Close();
}
public ThreadStart ThreadStart()
{
return new ThreadStart(Run);
}
}
}
}

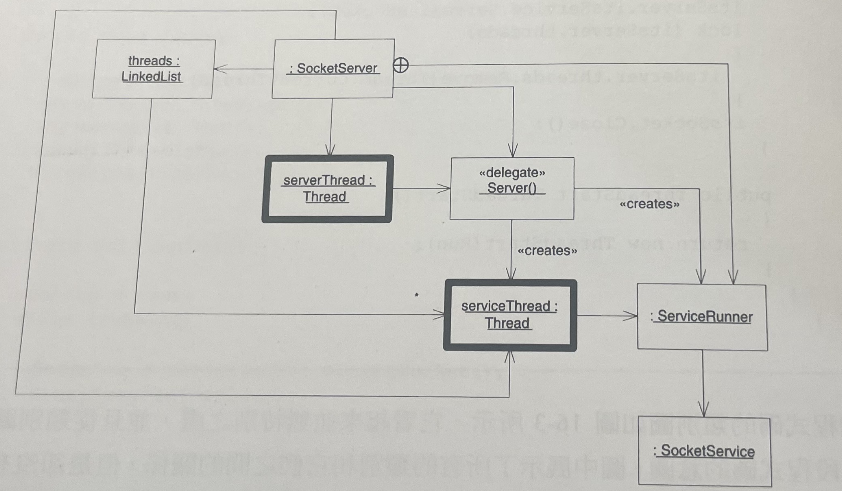

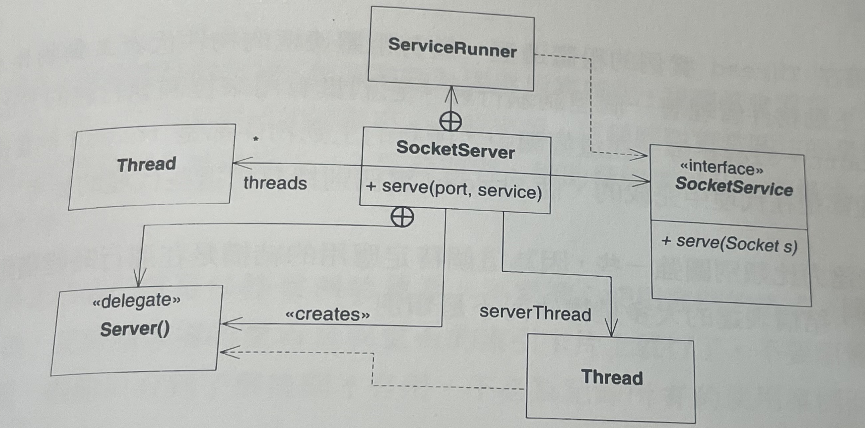

- 由此類別圖中很難看出這段程式碼的意圖。
- 圖中展示了所有的類別和他們之間的關係，但是卻沒有以某種方式傳達更關鍵的場景
- 請注意圍繞在Thread實例的粗體邊框
- 具有粗體邊框的物件代表主動物件，主動物件管理著一個控制執行緒
- 他們具有用來控制執行緒的方法，例如：Start / Abort / Sleep … 等等
- 在這幅圖中所有的主動物件都是Thread的實例
- 物件圖的表達力比類別圖強一些，因為這個特定應用的結構是在運行時建構起來的
- 因此在這種情況下結構表達的大多是物件而不是類別
2. 總結
- 物件圖提供了系統在某個特定時刻的狀態快照
- 當系統的結構是動態建構起來而不是尤其靜態的類別結構決定時，這是一種描述系統的有用方法
- 在大多數情況下，他們都可以從相對應的類別途中直接推導出來，因此物件圖實際並沒有多大的作用
